过程控制综合实验系统 (LC-T2)

产品时间：2025-10-23 16:36

简要描述：

过程控制综合实验系统 (LC-T2)是一个二容级联水箱液位控制系统，系统包含一个三容液位对象、两个液位检测单元和两个水泵执行单元，可精确建立一阶、-三阶对象的数学模型，灵活搭...

　　过程控制综合实验系统 (LC-T2)是一个二容级联水箱液位控制系统，系统包含一个三容液位对象、两个液位检测单元和两个水泵执行单元，可精确建立一阶、-三阶对象的数学模型，灵活搭建单回路、串级、前馈、状态反馈等多种控制结构，满足各种单变量控制系统设计需求。

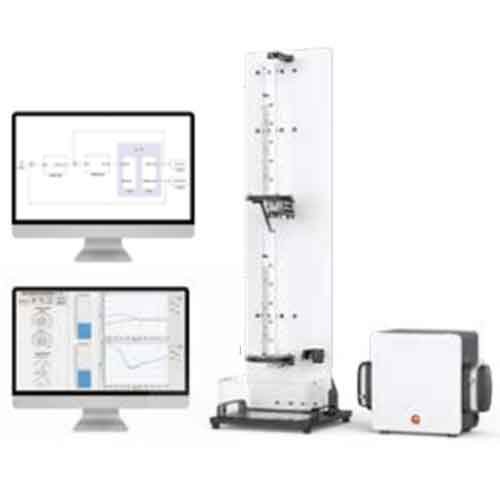

过程控制综合实验系统LC-T2 　　

　　系统特点

1. 可建立精确的数学模型

　　2. 每个水箱都有独立的液位检测和供水水泵

　　3. 液位检测软调零

　　4. 兼容 Matlab/Simulink

　　5. 体积小巧、模块化组装

　　6. 完整的教学实验文档

　　7. 友好的系统运行监控界面

　　8. 支持用户自主进行控制系统设计

　　9. 有效解决循环水管路结垢问题

　　规格参数

　　1.对象参数

　　1) 高度≤ 1200mm;宽度≤ 350mm;深度≤ 350mm

　　2) 重量≤ 15kg

　　3) 水箱容积≥ 600mL，水箱示数范围 0~500mL

　　1) 水箱材质：透明塑料

　　2) 水箱液位标识颜色：黑色

　　3) 水箱数量：2 个

　　4) 水箱配置：上下级联

　　控制箱参数

　　1) 高度≤ 300mm;宽度≤ 400mm;深度≤ 200mm

　　2) 重量≤ 10kg

　　3) 液位测量误差≤ 1mL;液位测量频率≥ 10Hz

　　4) 水泵最大流量≥ 1000ml/min;水泵最大转速≥ 600rpm

　　5) 水泵转速从 0 到最大调节时间≤ 0.1s;水泵调速误差≤ 0.1rpm

　　6) 水泵数量：2 台
